贵州理科微波科技有限公司是一家专注于微波无源器件研发与制造的专业化科技企业
贵州理科微波科技有限公司专注于微波无源器件的研发、制造与销售，是一家具有自主知识产权的高新技术企业，为全国微波通信系统提供高性能、高可靠的射频无源器件解决方案。
公司核心产品涵盖滤波器、功分器、耦合器、电桥等关键射频无源器件，覆盖 PCB、LTCC、GaAs、薄膜、陶瓷等多元化工艺平台，实现从器件研发设计、仿真优化到全流程管控、自动化生产的完整技术链条，满足不同频段下小型化、高集成、高可靠的需求。
LTCC 微波无源器件 — SMD贴片封装
产品详细规格遵循 GJB9152-2017 等国家军工标准规范，可直接对标 Mini-Circuits 等国际主流品牌，广泛应用于通信系统、射频前端、航空装备、高端仪器等领域。
先进生产设备，精密加工工艺，保障产品一致性
专业工程师团队，持续技术创新与产品迭代
100%出厂测试，完整质量追溯体系
快速响应客户需求，提供完整技术支持
公司专注微波无源器件领域，产品覆盖滤波器（85+ 款）、功分器（8 款）、耦合器、电桥等系列，遵循 GJB9152-2017 等国家军工标准规范，可直接对标 Mini-Circuits 等国际品牌
覆盖 LTCC 低通（29款）/ 带通（30款）/ 高通（21款）、薄膜带通（5款）等系列，封装 1206/1812/0805 多种规格，频率 DC~41GHz，可直接对标 Mini-Circuits LFCN/HFCN 系列。
LTCC 功率分配器（2路），频率覆盖 900 MHz ~ 4.3 GHz，标准 1206 封装（3.2×1.6mm），也提供宽带 100~3000 MHz 大尺寸型号，可直接对标 Mini-Circuits SCN 系列。
LTCC 混合电桥产品，包含 90° 正交混合电桥和 180° 混合电桥，适用于相移控制、功率合成与分配、I/Q 调制等射频前端电路设计。
宽带定向耦合器产品，覆盖 100 MHz ~ 6000 MHz 多种耦合度选择（3/6/10/20 dB），适用于功率监测、信号采样、射频测试等应用场景。
以下为 LTCC 低通滤波器部分选型清单（全系列请联系询价）。产品遵循 GJB9152-2017 标准，1206 封装（3.2×1.6mm），功率 ≤2W，温度 -55°C~+125°C。
| 序号 | 型号 | 通带频率 | 封装尺寸 | 对标 Mini-Circuits |
|---|---|---|---|---|
| 1 | GLLPF-100-32-16 | DC ~ 100 MHz | 3.2×1.6 mm | LFCN-80 |
| 2 | GLLPF-200-32-16 | DC ~ 200 MHz | 3.2×1.6 mm | LFCN-225 |
| 3 | GLLPF-400-32-16 | DC ~ 400 MHz | 3.2×1.6 mm | LFCN-400 |
| 4 | GLLPF-575-32-16 | DC ~ 600 MHz | 3.2×1.6 mm | LFCN-575 |
| 5 | GLLPF-630-32-16 | DC ~ 700 MHz | 3.2×1.6 mm | LFCN-630 |
| 6 | GLLPF-800-32-16 | DC ~ 800 MHz | 3.2×1.6 mm | LFCN-800 |
| 7 | GLLPF-1000-32-16 | DC ~ 1000 MHz | 3.2×1.6 mm | LFCN-1000 |
| 8 | GLLPF-1200-32-16 | DC ~ 1200 MHz | 3.2×1.6 mm | LFCN-1200 |
| 9 | GLLPF-1325-32-16 | DC ~ 1300 MHz | 3.2×1.6 mm | LFCN-1325 |
| 10 | GLLPF-1575-32-16 | DC ~ 1600 MHz | 3.2×1.6 mm | LFCN-1575 |
| 11 | GLLPF-1700-32-16 | DC ~ 1700 MHz | 3.2×1.6 mm | LFCN-1700 |
| 12 | GLLPF-2000-32-16 | DC ~ 2000 MHz | 3.2×1.6 mm | LFCN-2000 |
| 13 | GLLPF-2250-32-16 | DC ~ 2250 MHz | 3.2×1.6 mm | LFCN-2250 |
| 14 | GLLPF-2400-32-16 | DC ~ 2400 MHz | 3.2×1.6 mm | LFCN-2400 |
| 15 | GLLPF-2500-32-16 | DC ~ 2500 MHz | 3.2×1.6 mm | LFCN-2500 |
| 16 | GLLPF-2600-32-16 | DC ~ 2600 MHz | 3.2×1.6 mm | LFCN-2600 |
| 17 | GLLPF-2750-32-16 | DC ~ 2800 MHz | 3.2×1.6 mm | LFCN-2750 |
| 18 | GLLPF-3000-32-16 | DC ~ 3000 MHz | 3.2×1.6 mm | LFCN-3000 |
| 19 | GLLPF-3400-32-16 | DC ~ 3400 MHz | 3.2×1.6 mm | LFCN-3400 |
| 20 | GLLPF-3750-32-16 | DC ~ 3600 MHz | 3.2×1.6 mm | LFCN-3750 |
| 21 | GLLPF-3800-32-16 | DC ~ 4000 MHz | 3.2×1.6 mm | LFCN-3800 |
| 22 | GLLPF-4400-32-16 | DC ~ 4400 MHz | 3.2×1.6 mm | LFCN-4400 |
| 23 | GLLPF-5000-32-16 | DC ~ 5000 MHz | 3.2×1.6 mm | LFCN-5000 |
| 24 | GLLPF-5500-32-16 | DC ~ 5500 MHz | 3.2×1.6 mm | LFCN-5500 |
| 25 | GLLPF-5850-32-16 | DC ~ 5850 MHz | 3.2×1.6 mm | LFCN-5800 |
| 26 | GLLPF-6000-32-16 | DC ~ 6000 MHz | 3.2×1.6 mm | LFCN-6000 |
| 27 | GLLPF-6400-32-16 | DC ~ 6400 MHz | 3.2×1.6 mm | LFCN-6400 |
| 28 | GLLPF-6700-32-16 | DC ~ 6700 MHz | 3.2×1.6 mm | LFCN-6700 |
| 29 | GLLPF-7200-32-16 | DC ~ 7200 MHz | 3.2×1.6 mm | LFCN-7200 |
* 另有 LTCC 高通滤波器、薄膜带通滤波器、腔体滤波器、LC滤波器等系列，如需完整选型手册请联系我们。
📊 典型产品实测 S 参数曲线

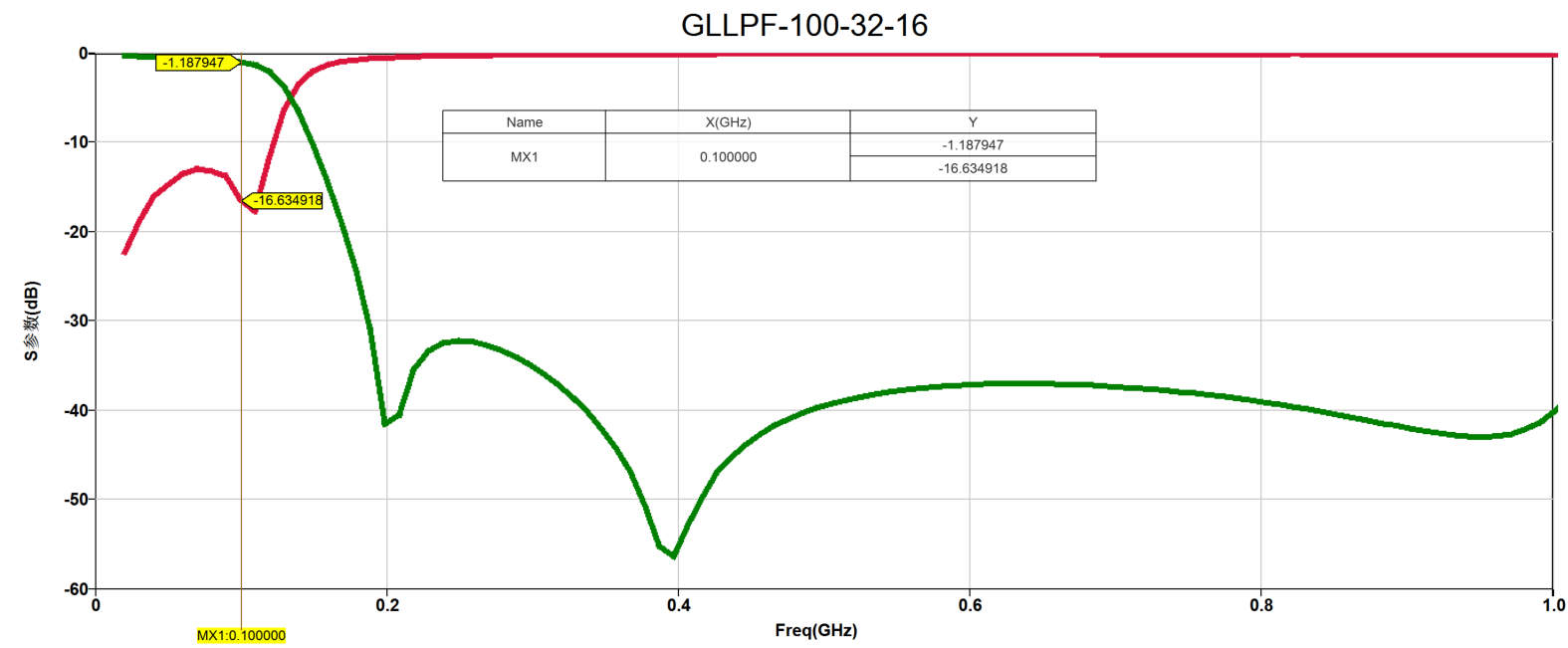

GLLPF-100 (DC~100 MHz)
GLLPF-200 (DC~200 MHz)

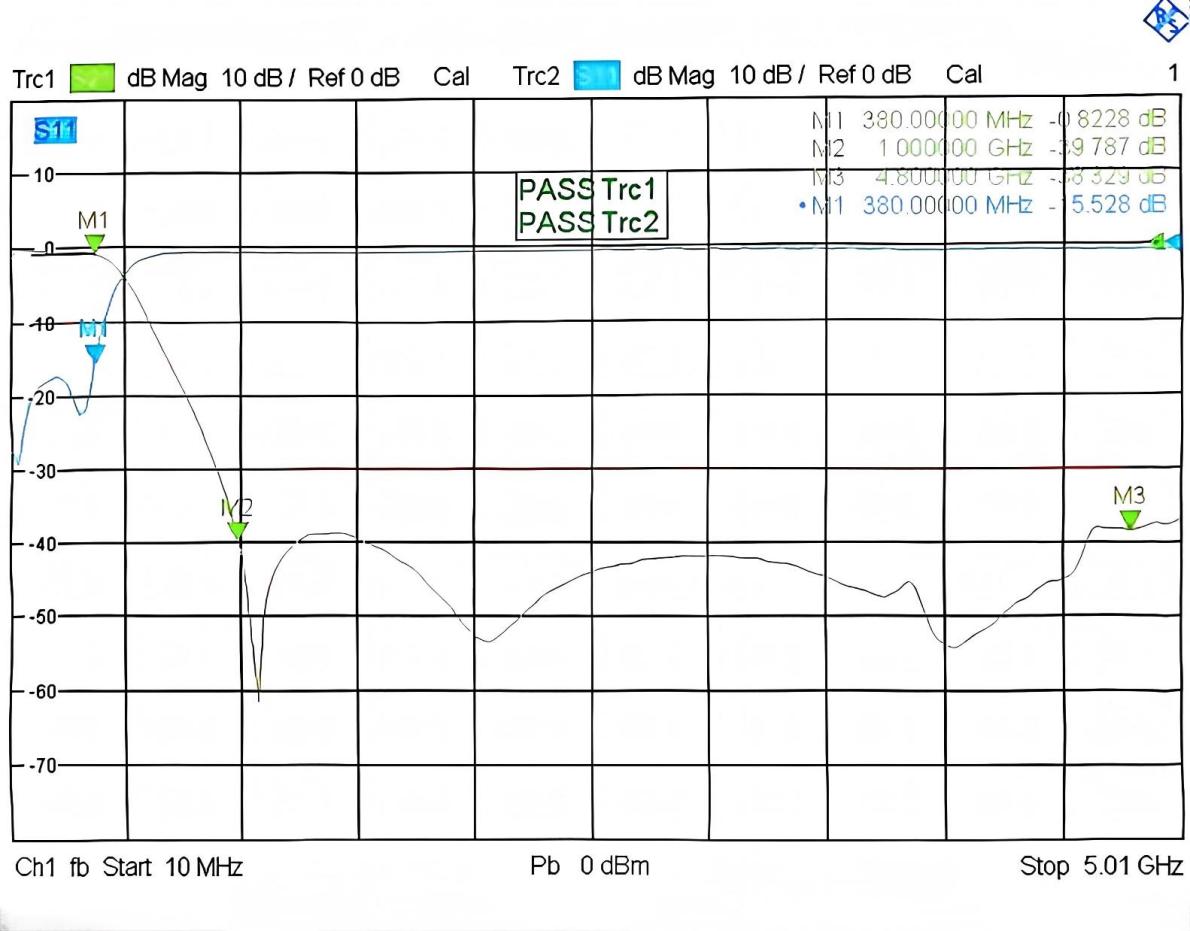

GLLPF-400 (DC~400 MHz)

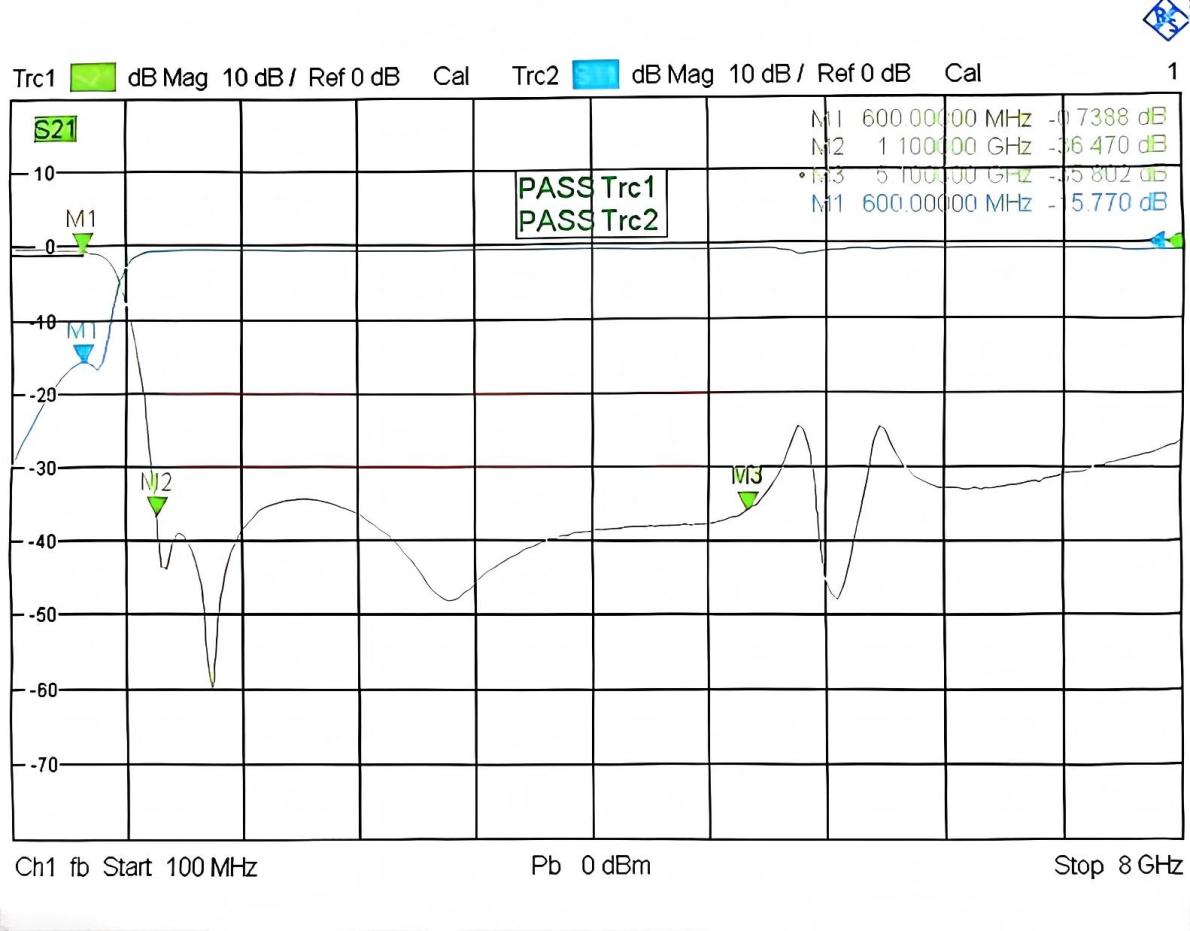

GLLPF-575 (DC~600 MHz)

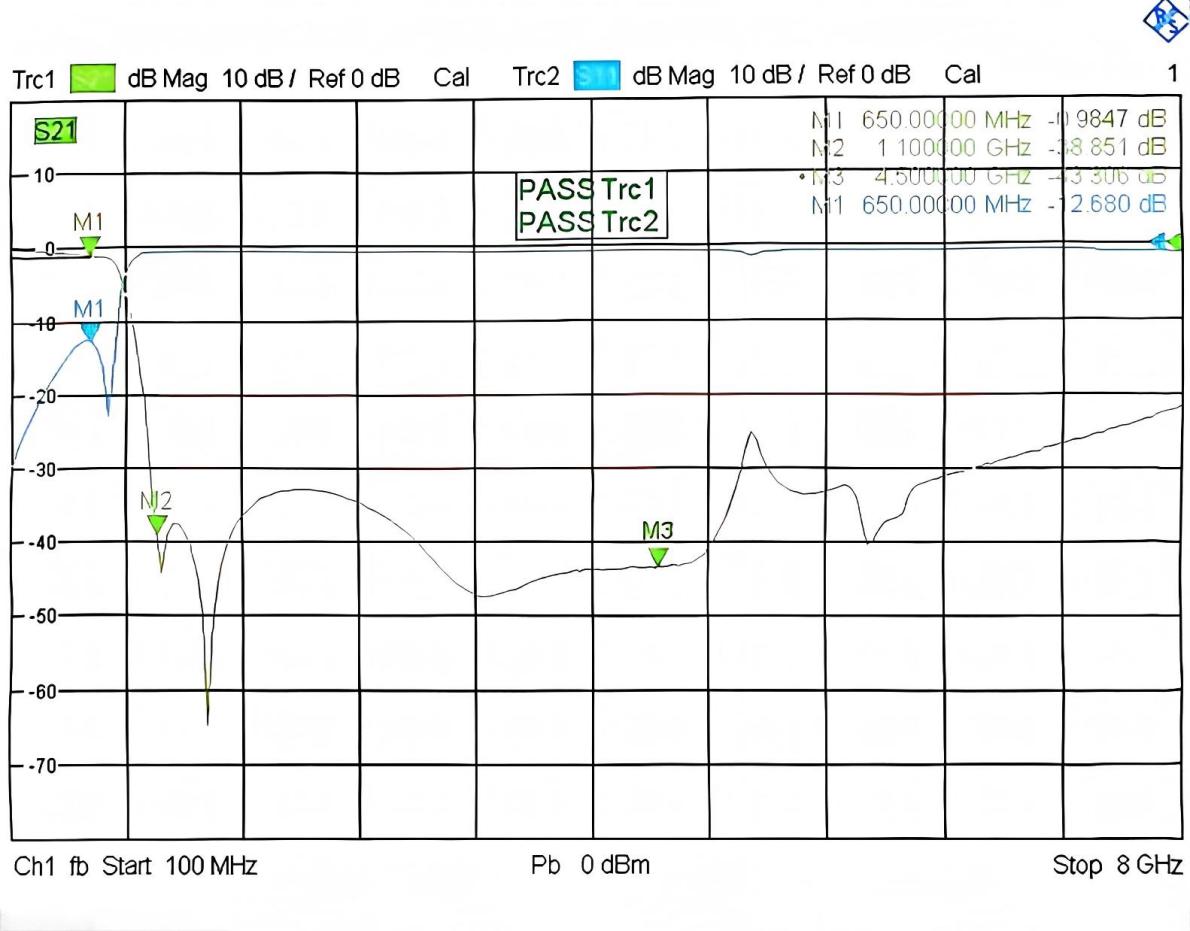

GLLPF-800 (DC~800 MHz)

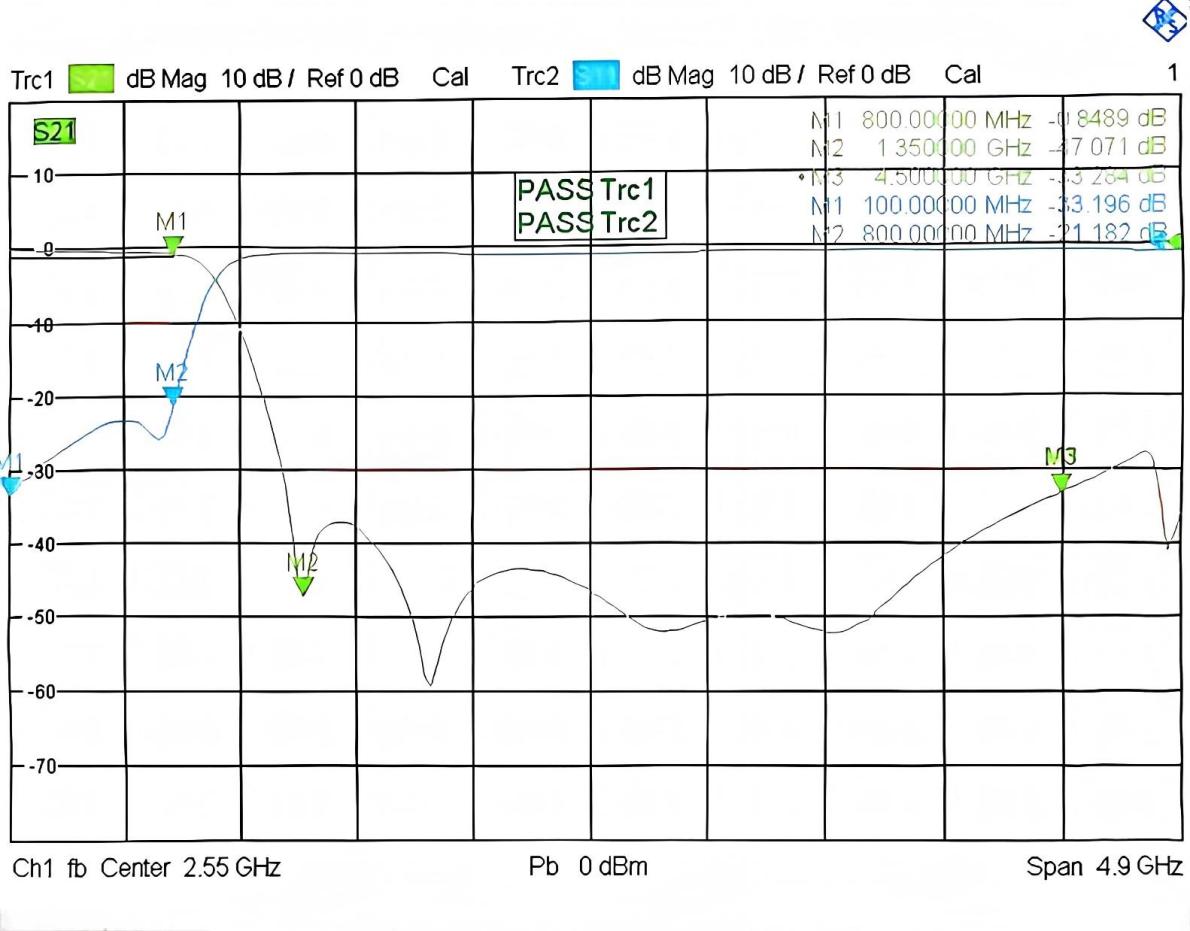

GLLPF-1000 (DC~1000 MHz)
LTCC 带通滤波器（BPF）选型清单，频率覆盖 86 MHz ~ 41 GHz，含 5G毫米波（24~41GHz）频段。遵循 GJB9152-2017 标准，SMD贴片封装，功率 ≤2W。
| 序号 | 型号 | 通带频率 | 封装尺寸 |
|---|---|---|---|
| 1 | GLBPF-86-94-45-32 | 86 ~ 94 MHz | 4.5×3.2 mm |
| 2 | GLBPF-230-350-45-32 | 230 ~ 350 MHz | 4.5×3.2 mm |
| 3 | GLBPF-250-350-45-32 | 250 ~ 350 MHz | 4.5×3.2 mm |
| 4 | GLBPF-270-450-80-50 | 270 ~ 450 MHz | 8.0×5.0 mm |
| 5 | GLBPF-330-450-45-32 | 330 ~ 450 MHz | 4.5×3.2 mm |
| 6 | GLBPF-275-475-45-32 | 275 ~ 475 MHz | 4.5×3.2 mm |
| 7 | GLBPF-550-950-45-32 | 550 ~ 950 MHz | 4.5×3.2 mm |
| 8 | GLBPF-580-820-45-32 | 580 ~ 820 MHz | 4.5×3.2 mm |
| 9 | GLBPF-700-900-45-32 | 700 ~ 900 MHz | 4.5×3.2 mm |
| 10 | GLBPF-800-1400-45-32 | 800 ~ 1400 MHz | 4.5×3.2 mm |
| 11 | GLBPF-1200-1600-45-32 | 1200 ~ 1600 MHz | 4.5×3.2 mm |
| 12 | GLBPF-1300-2300-45-32 | 1300 ~ 2300 MHz | 4.5×3.2 mm |
| 13 | GLBPF-1350-1850-45-32 | 1350 ~ 1850 MHz | 4.5×3.2 mm |
| 14 | GLBPF-1650-1950-45-32 | 1650 ~ 1950 MHz | 4.5×3.2 mm |
| 15 | GLBPF-1650-3150-45-32 | 1650 ~ 3150 MHz | 4.5×3.2 mm |
| 16 | GLBPF-1700-1900-45-32 | 1700 ~ 1900 MHz | 4.5×3.2 mm |
| 17 | GLBPF-1900-2300-45-32 | 1900 ~ 2300 MHz | 4.5×3.2 mm |
| 18 | GLBPF-2000-2400-90-45 | 2000 ~ 2400 MHz | 9.0×4.5 mm |
| 19 | GLBPF-2200-2600-45-32 | 2200 ~ 2600 MHz | 4.5×3.2 mm |
| 20 | GLBPF-3510-3550-45-25 | 3510 ~ 3550 MHz（5G N78） | 4.5×2.5 mm |
| 21 | GLBPF-4100-4500-45-32 | 4100 ~ 4500 MHz | 4.5×3.2 mm |
| 22 | GLBPF-5100-5300-32-25 | 5100 ~ 5300 MHz | 3.2×2.5 mm |
| 23 | GLBPF-7600-8500-32-25 | 7600 ~ 8500 MHz（X波段） | 3.2×2.5 mm |
| 24 | GLBPF-9200-10400-32-25 | 9200 ~ 10400 MHz（X波段） | 3.2×2.5 mm |
| 25 | GLBPF-24250-27250-45-32 | 24250 ~ 27250 MHz（5G mmWave） | 4.5×3.2 mm |
| 26 | GLBPF-24250-27250-25-16 | 24250 ~ 27250 MHz（5G mmWave） | 2.5×1.6 mm |
| 27 | GLBPF-26500-29500-45-32 | 26500 ~ 29500 MHz（Ka波段） | 4.5×3.2 mm |
| 28 | GLBPF-26500-29500-20-12 | 26500 ~ 29500 MHz（Ka波段） | 2.0×1.2 mm |
| 29 | GLBPF-30000-35000-20-12 | 30 ~ 35 GHz（Ka波段） | 2.0×1.2 mm |
| 30 | GLBPF-35000-41000-20-12 | 35 ~ 41 GHz（Ka/V波段） | 2.0×1.2 mm |
* 型号命名规则：GL-公司前缀 / L-LTCC工艺 / BPF-带通滤波器 / 通带频率(MHz) / 尺寸(mm)。支持 5G Sub-6G、X波段、Ka波段等。
📊 典型产品实测 S 参数曲线

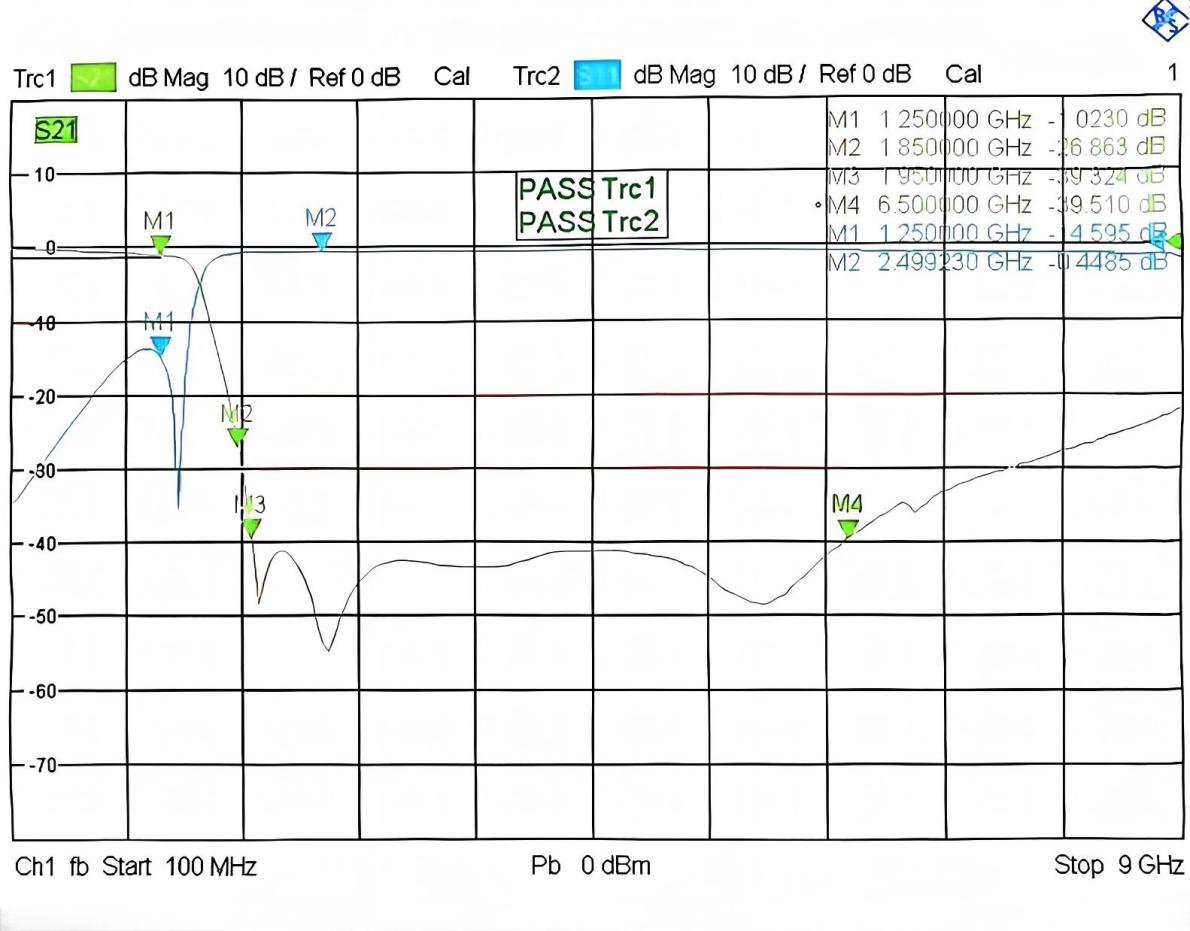

GLBPF-1250-1850 (1.25~1.85 GHz)

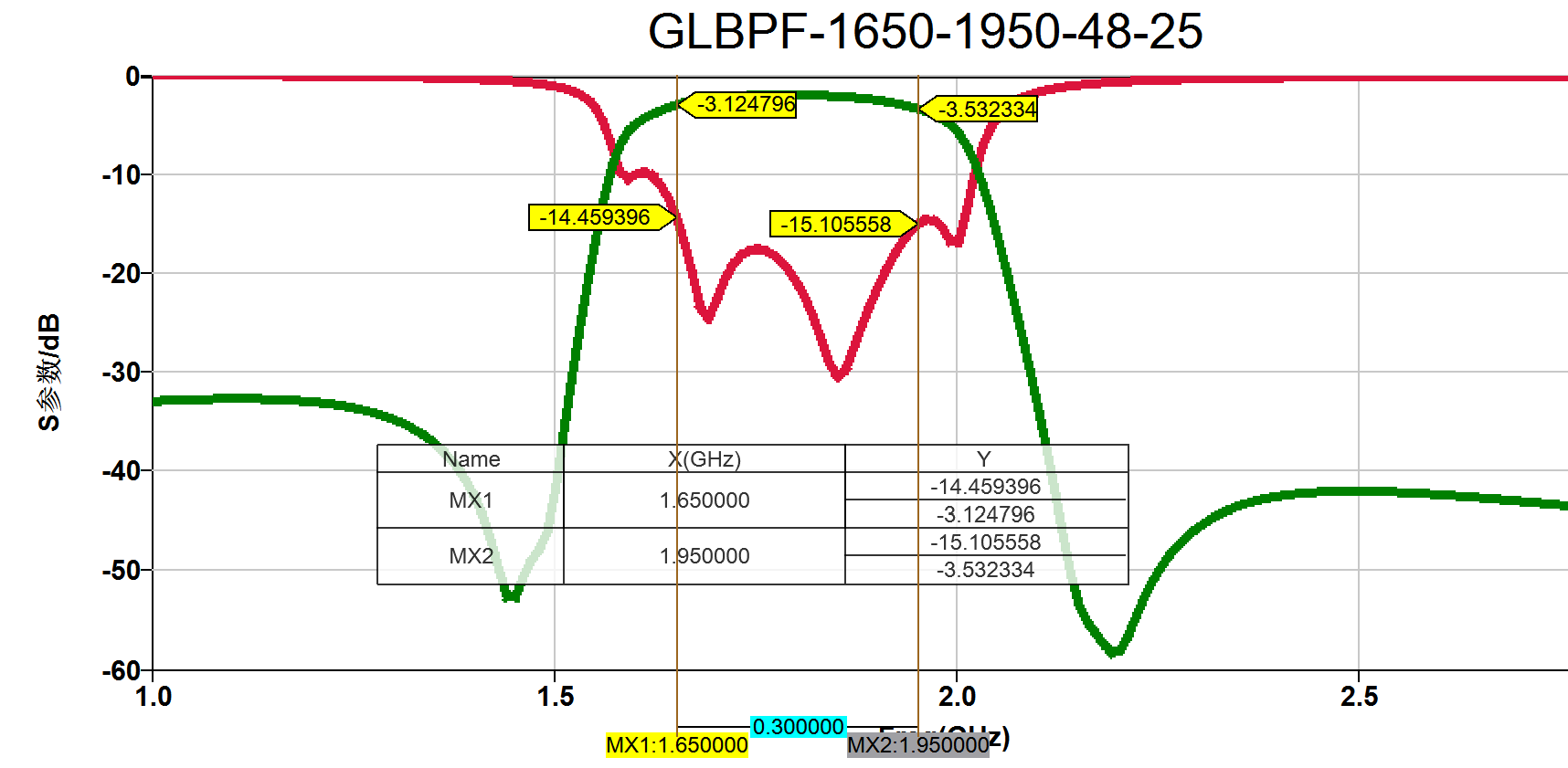

GLBPF-1650-1950 (1.65~1.95 GHz)

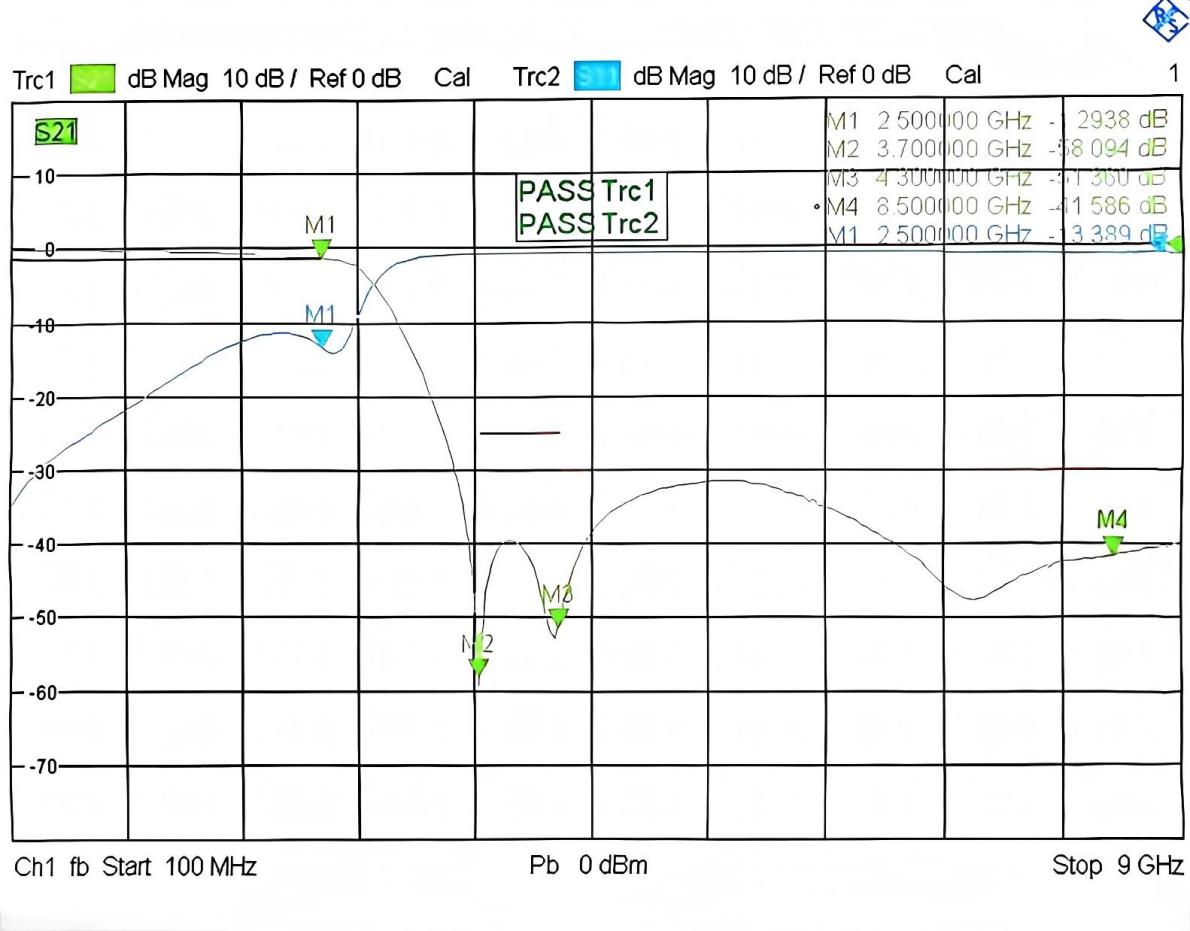

GLBPF-2500-3700 (2.5~3.7 GHz)

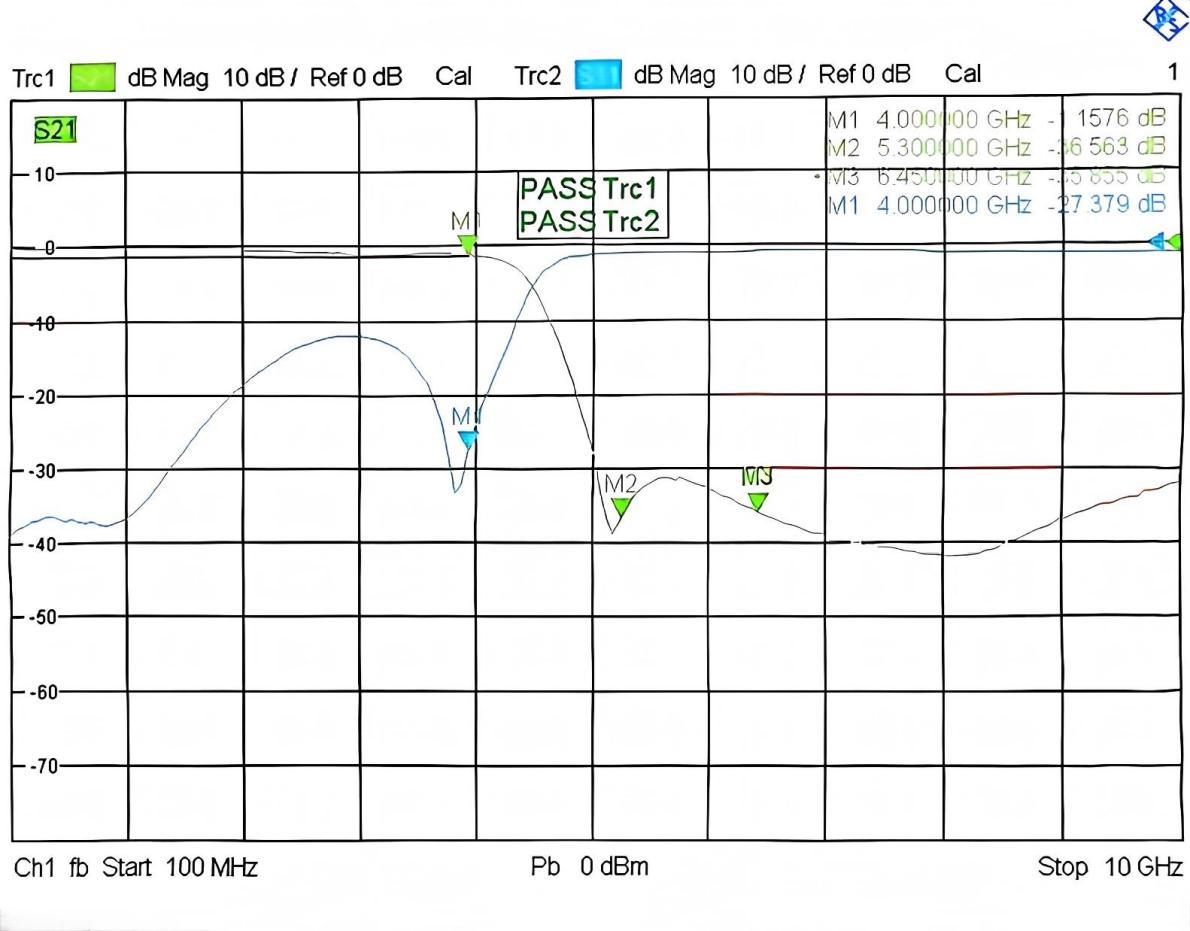

GLBPF-4100-5300 (4.1~5.3 GHz)

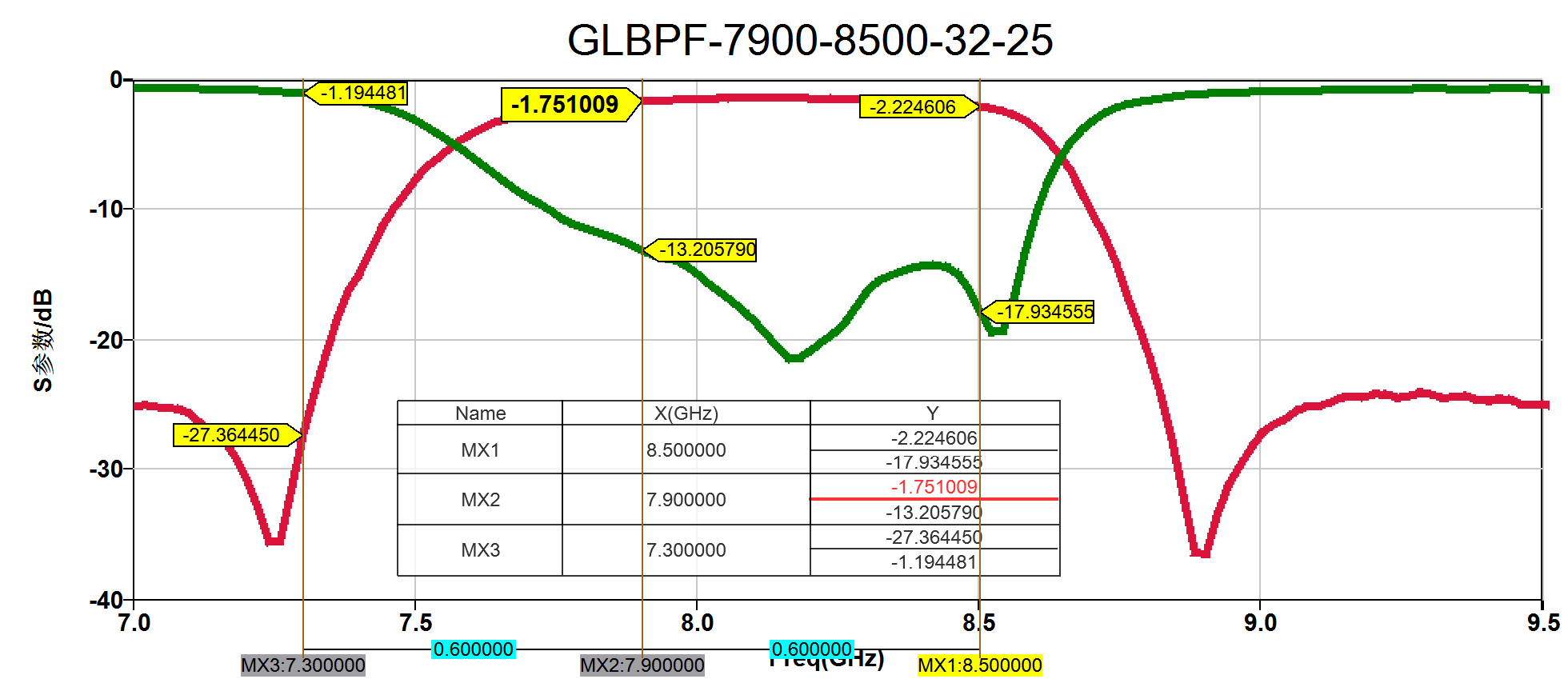

GLBPF-7600-8500 X波段

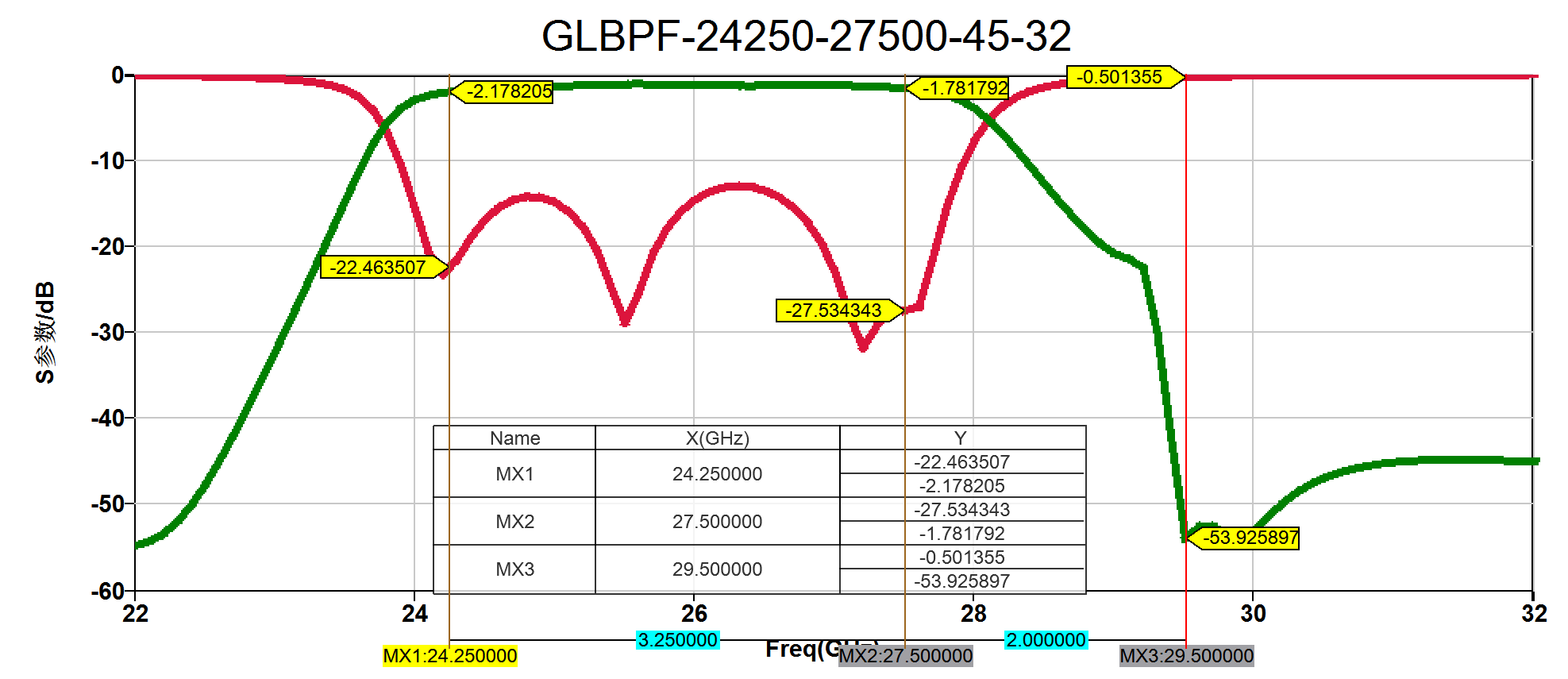

GLBPF-24250-27500 5G mmWave

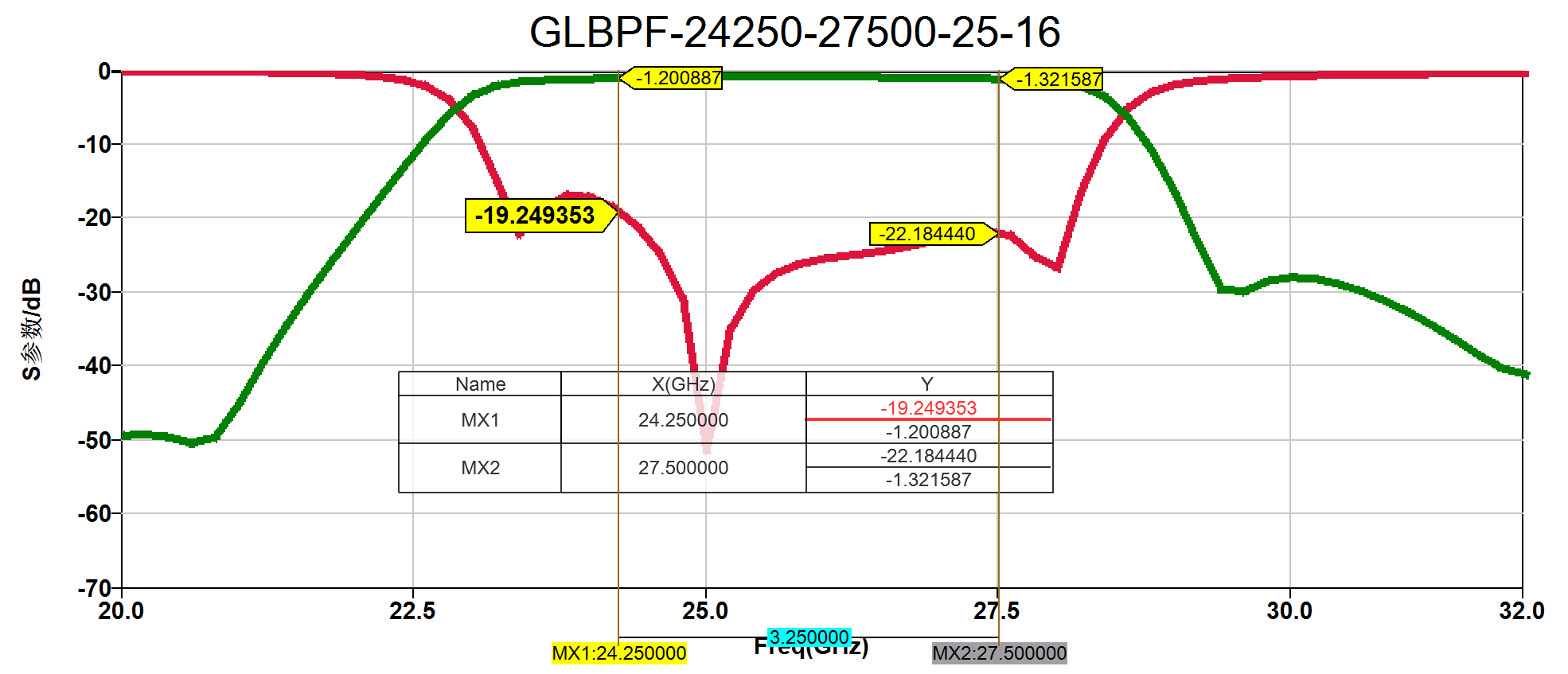

GLBPF-24250-27500 仿真曲线

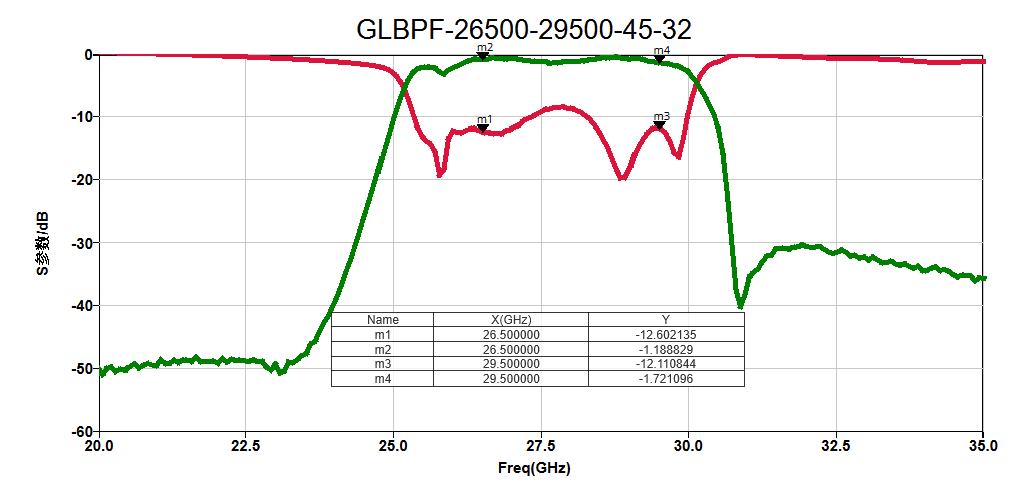

GLBPF-26500-29500 Ka波段

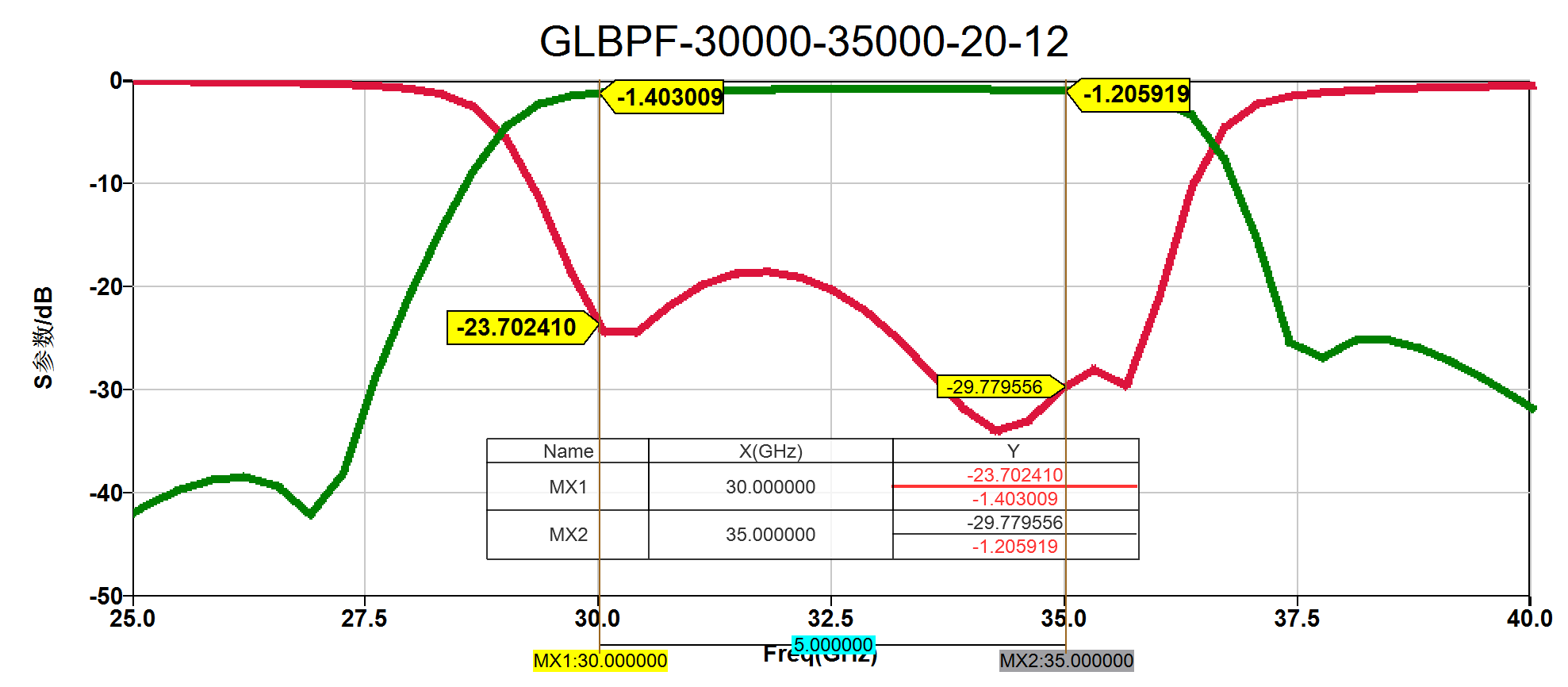

GLBPF-30000-35000 Ka波段 仿真

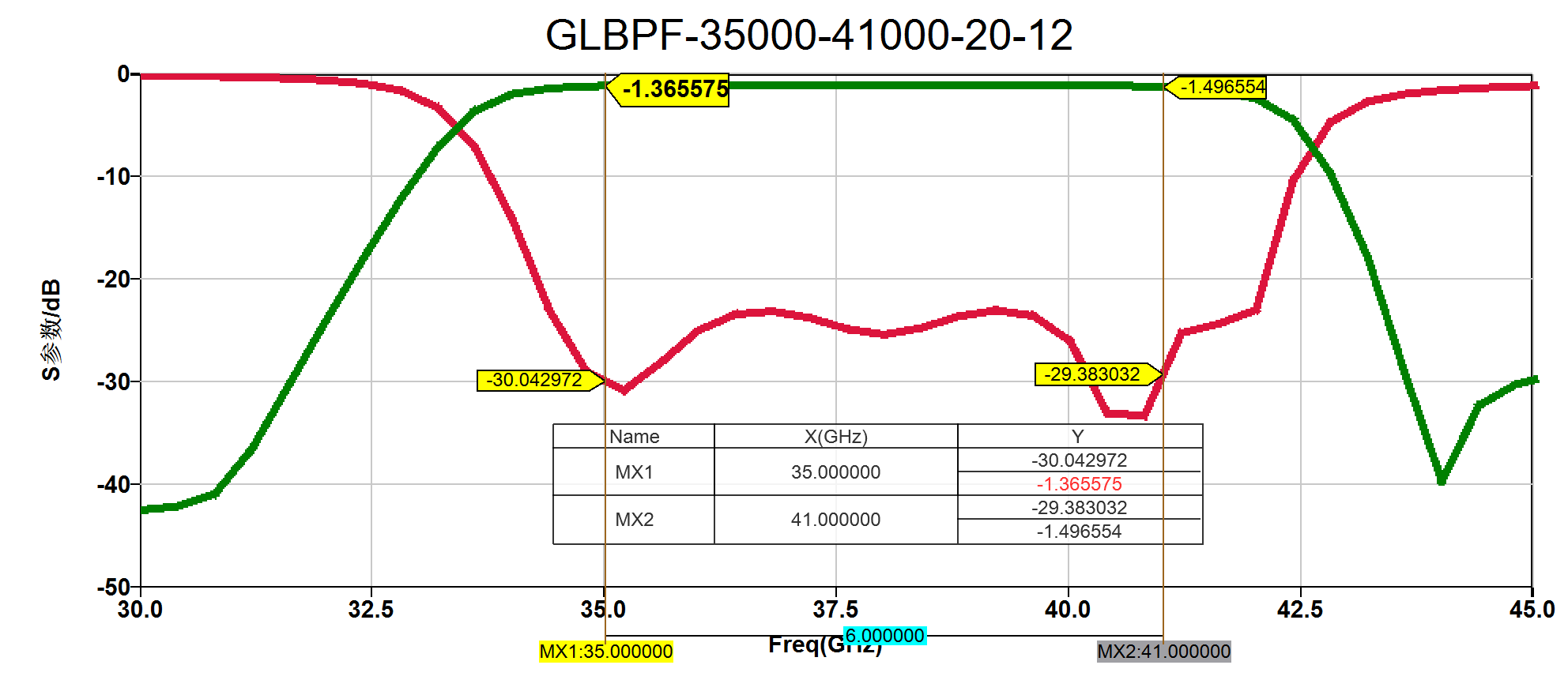

GLBPF-35000-41000 Ka/V波段
📐 封装焊盘尺寸图

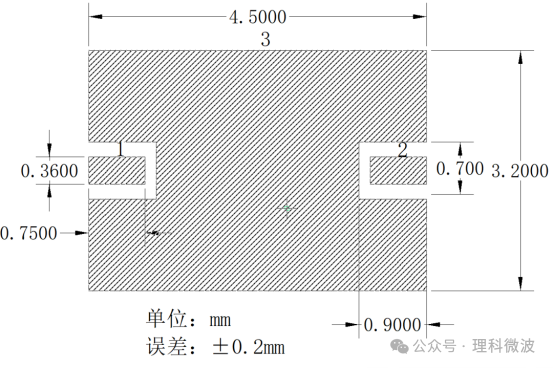

4.5×3.2mm 封装

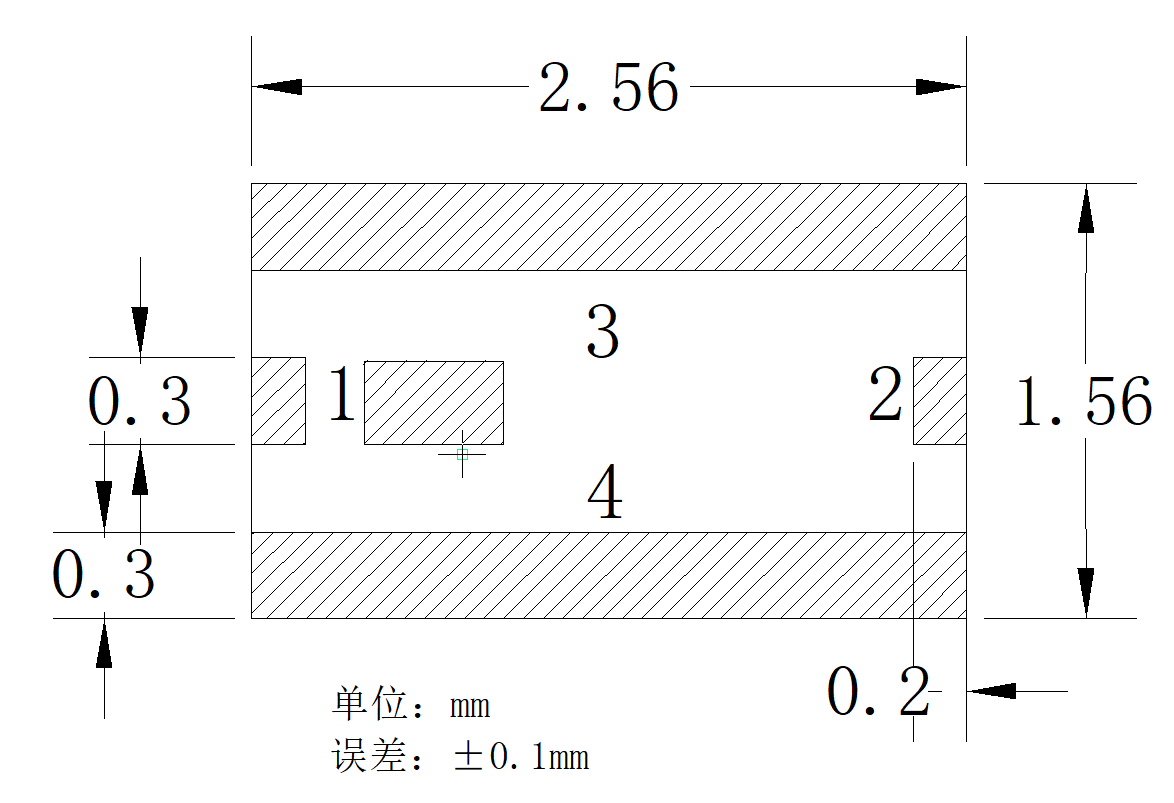

2.56×1.56mm 封装

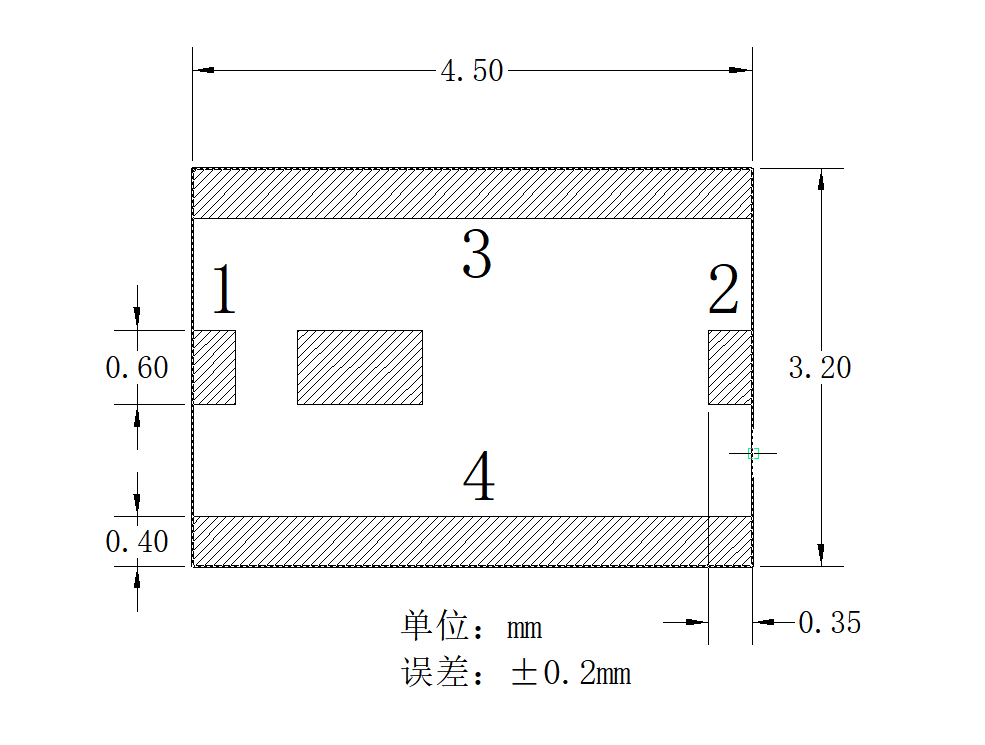

通用 BPF 封装参考
LTCC 高通滤波器（HPF）选型清单，频率覆盖 1000 MHz ~ 6300 MHz，可直接对标 Mini-Circuits HFCN 系列。遵循 GJB9152-2017 标准，1206 封装（3.2×1.6mm），功率 ≤2W，温度 -55°C~+125°C。
| 序号 | 型号 | 截止频率 | 封装尺寸 | 对标 Mini-Circuits |
|---|---|---|---|---|
| 1 | GLHPF-1000-32-16 | ≥ 1000 MHz | 3.2×1.6 mm | HFCN-1000 |
| 2 | GLHPF-1100-32-16 | ≥ 1100 MHz | 3.2×1.6 mm | HFCN-1100 |
| 3 | GLHPF-1150-32-16 | ≥ 1150 MHz | 3.2×1.6 mm | HFCN-1150 |
| 4 | GLHPF-1300-32-16 | ≥ 1300 MHz | 3.2×1.6 mm | HFCN-1300 |
| 5 | GLHPF-1500-32-16 | ≥ 1500 MHz | 3.2×1.6 mm | HFCN-1500 |
| 6 | GLHPF-1600-32-16 | ≥ 1600 MHz | 3.2×1.6 mm | HFCN-1600 |
| 7 | GLHPF-1760-32-16 | ≥ 1760 MHz | 3.2×1.6 mm | HFCN-1760 |
| 8 | GLHPF-1810-32-16 | ≥ 1810 MHz | 3.2×1.6 mm | HFCN-1810 |
| 9 | GLHPF-1910-32-16 | ≥ 1910 MHz | 3.2×1.6 mm | HFCN-1910 |
| 10 | GLHPF-2000-32-16 | ≥ 2000 MHz | 3.2×1.6 mm | HFCN-2000 |
| 11 | GLHPF-2100-32-16 | ≥ 2100 MHz | 3.2×1.6 mm | HFCN-2100 |
| 12 | GLHPF-2275-32-16 | ≥ 2275 MHz | 3.2×1.6 mm | HFCN-2275 |
| 13 | GLHPF-2700-32-16 | ≥ 2700 MHz | 3.2×1.6 mm | HFCN-2700 |
| 14 | GLHPF-3100-32-16 | ≥ 3100 MHz | 3.2×1.6 mm | HFCN-3100 |
| 15 | GLHPF-3500-32-16 | ≥ 3500 MHz | 3.2×1.6 mm | HFCN-3500 |
| 16 | GLHPF-3800-32-16 | ≥ 3800 MHz | 3.2×1.6 mm | HFCN-3800 |
| 17 | GLHPF-4400-32-16 | ≥ 4400 MHz | 3.2×1.6 mm | HFCN-4400 |
| 18 | GLHPF-4600-32-16 | ≥ 4600 MHz | 3.2×1.6 mm | HFCN-4600 |
| 19 | GLHPF-5050-32-16 | ≥ 5050 MHz | 3.2×1.6 mm | HFCN-5050 |
| 20 | GLHPF-5500-32-16 | ≥ 5500 MHz | 3.2×1.6 mm | HFCN-5500 |
| 21 | GLHPF-6300-32-16 | ≥ 6300 MHz | 3.2×1.6 mm | HFCN-6010 |
* 型号命名规则：GL-公司前缀 / L-LTCC工艺 / HPF-高通滤波器 / 截止频率(MHz) / 尺寸(mm)。可直接替代 Mini-Circuits HFCN 系列。
📊 典型产品实测 S 参数曲线

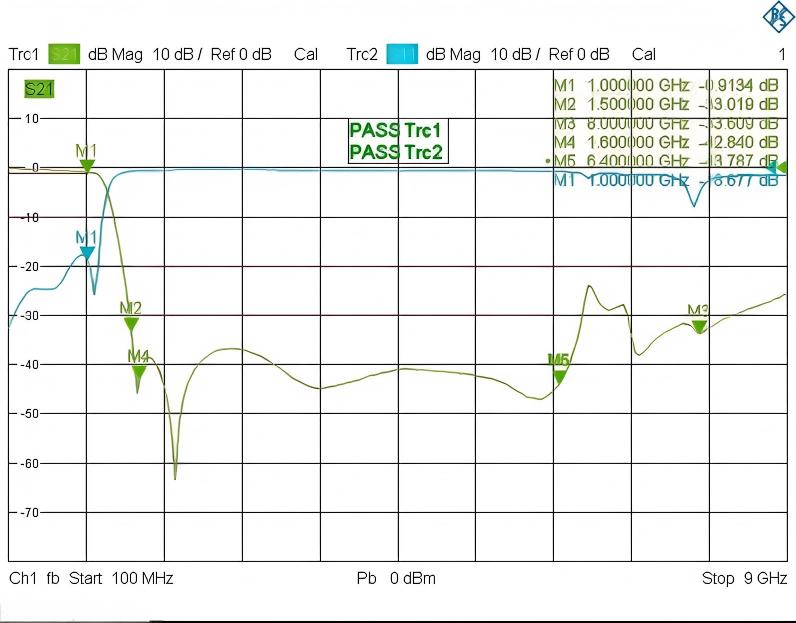

GLHPF-1000 (≥1000 MHz)

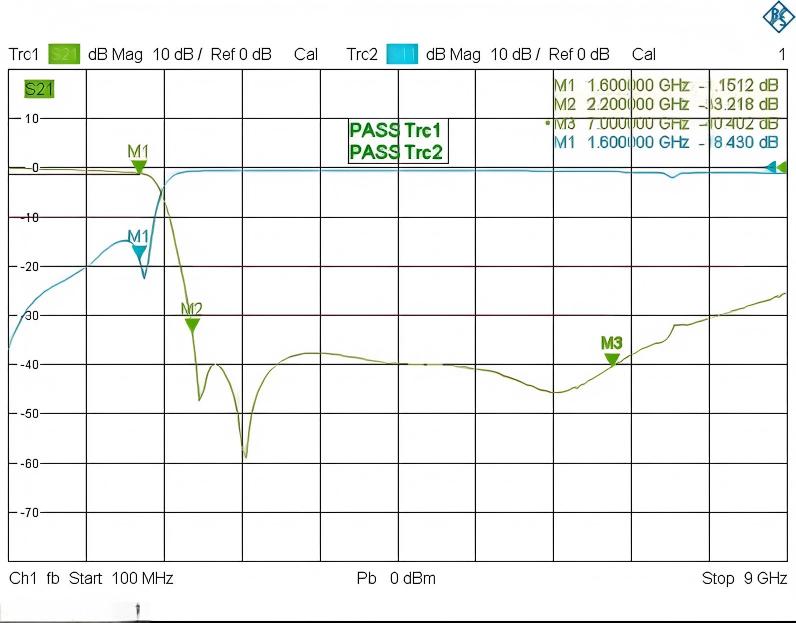

GLHPF-1600 (≥1600 MHz)

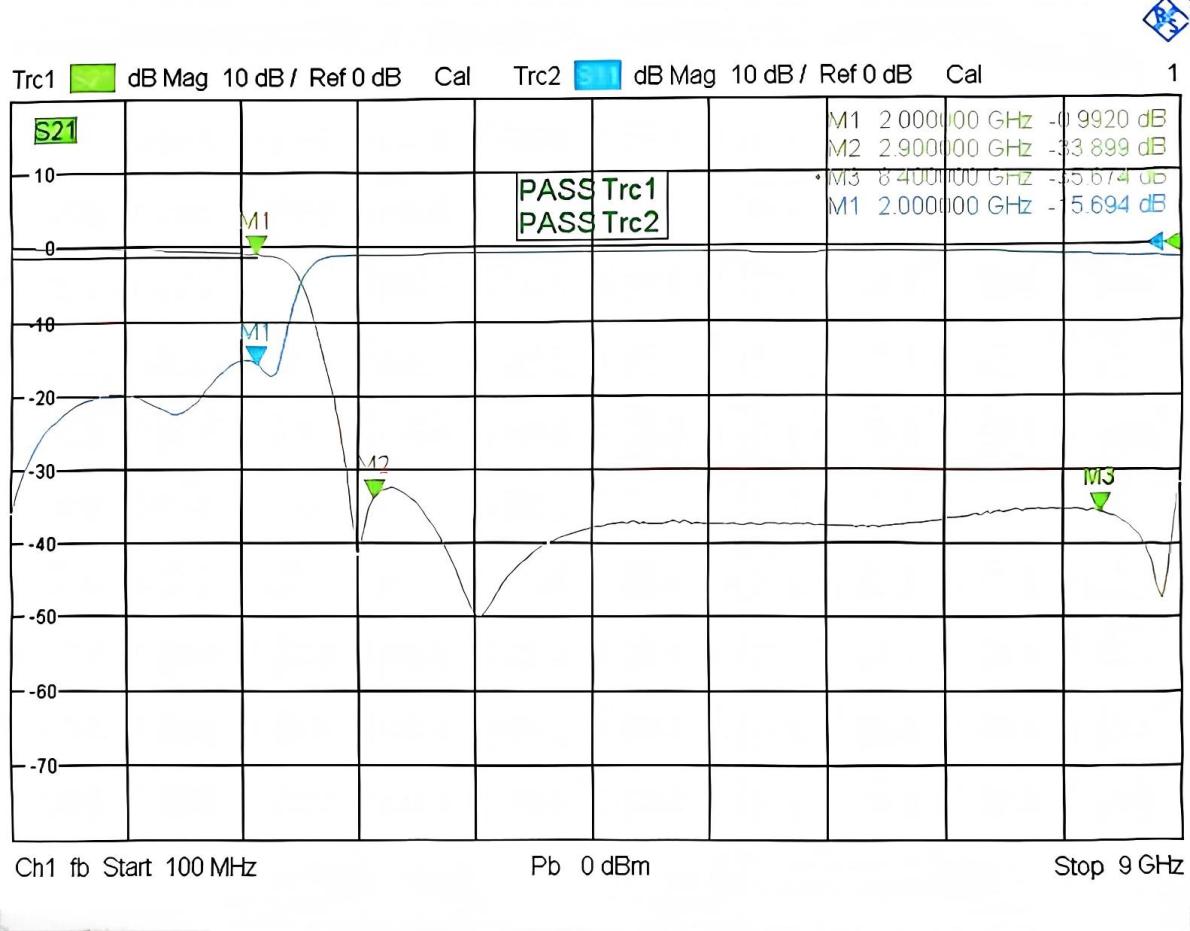

GLHPF-2000 (≥2000 MHz)

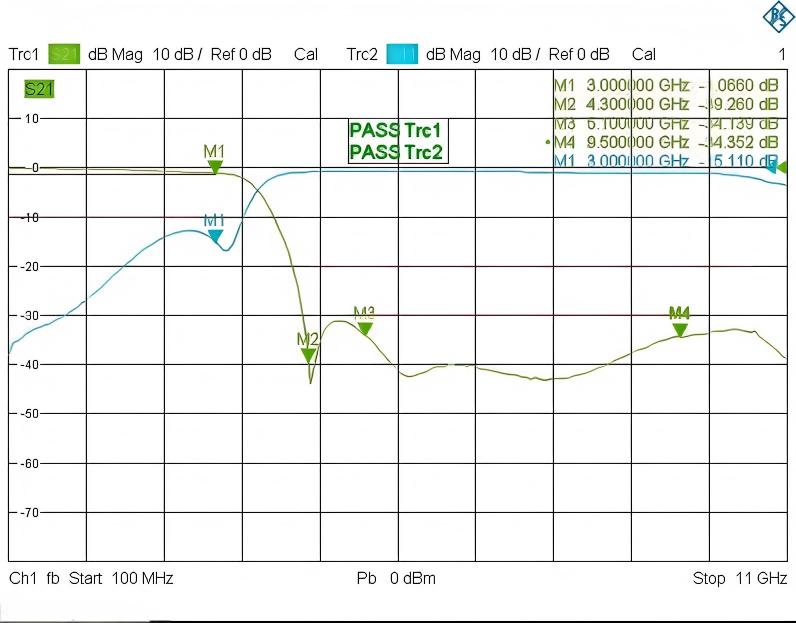

GLHPF-3100 (≥3100 MHz)

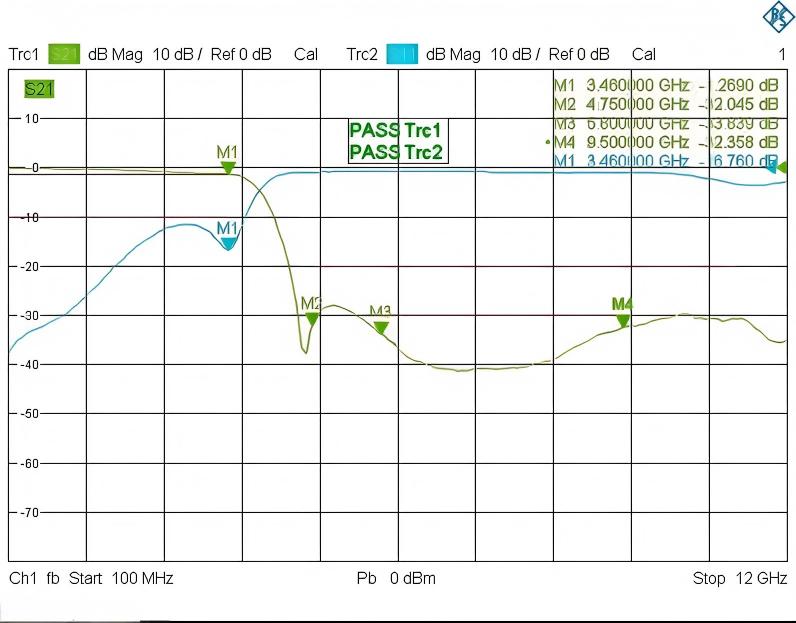

GLHPF-3500 (≥3500 MHz)
薄膜带通滤波器采用先进的薄膜电路工艺，产品具备高 Q 值、低插损及优良的传输截止特性，可靠性可直接对标国际一线品牌。默认采用金线键合互联，公司提供赫兹级精度定制方案，适合射频小型化系统集成。
| 序号 | 型号 | 通带频率 | 封装尺寸 |
|---|---|---|---|
| 1 | GBBPF-3200-4200-45-32 | 3.2 ~ 4.2 GHz | 9.3×6.7 mm |
| 2 | GBBPF-6000-18000-45-32 | 6 ~ 18 GHz（超宽带） | 8.0×5.0 mm |
| 3 | GBBPF-12000-13000-45-32 | 12 ~ 13 GHz（Ku波段） | 7.0×2.5 mm |
| 4 | GBBPF-16000-18000-40-40 | 16 ~ 18 GHz（Ku波段） | 4.0×4.0 mm |
| 5 | GBBPF-36000-40000-45-32 | 36 ~ 40 GHz（Ka波段） | 6.8×4.9 mm |
* 型号命名规则：G-公司前缀 / B-薄膜工艺 / BPF-带通滤波器 / 通带频率(MHz) / 尺寸(mm)。支持 Ku/Ka 波段定制。如需军工级高可靠方案请联系我们。
LTCC 2路功分器选型清单。产品遵循 GJB9152-2017 标准，标准 1206 封装（3.2×1.6mm），功率 ≤2W，阻抗 50Ω，工作温度 -55°C~+125°C。
| 序号 | 型号 | 工作频率 | 封装尺寸 | 对标 Mini-Circuits |
|---|---|---|---|---|
| 1 | GLLPD-900-1200-32-16 | 900 ~ 1200 MHz | 3.2×1.6 mm | SCN-2-11 |
| 2 | GLLPD-1100-1500-32-16 | 1100 ~ 1500 MHz | 3.2×1.6 mm | SCN-2-15 |
| 3 | GLLPD-1400-1900-32-16 | 1400 ~ 1900 MHz | 3.2×1.6 mm | SCN-2-19 |
| 4 | GLLPD-1800-2300-32-16 | 1800 ~ 2300 MHz | 3.2×1.6 mm | SCN-2-22 |
| 5 | GLLPD-2200-2800-32-16 | 2200 ~ 2800 MHz | 3.2×1.6 mm | SCN-2-27 |
| 6 | GLLPD-2700-3800-32-16 | 2700 ~ 3800 MHz | 3.2×1.6 mm | SCN-2-35 |
| 7 | GLLPD-3700-4300-32-16 | 3700 ~ 4300 MHz | 3.2×1.6 mm | SCN-2-45 |
| 8 | GLLPD-100-3000-80-60 | 100 ~ 3000 MHz | 8.0×6.0 mm | 宽带大尺寸型 |
* 型号命名规则：GL-公司前缀 / L-LTCC工艺 / PD-功分器 / 通带频率范围(MHz) / 尺寸(mm)。如需定制频段请联系我们。

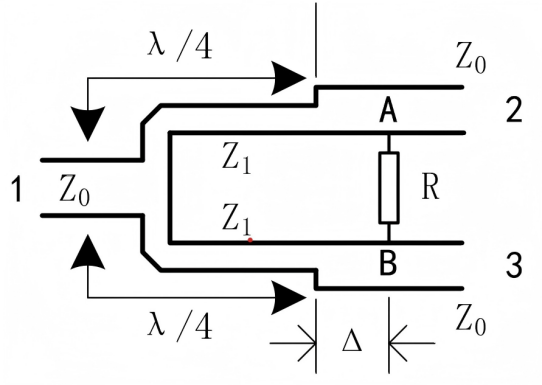

电路拓扑图

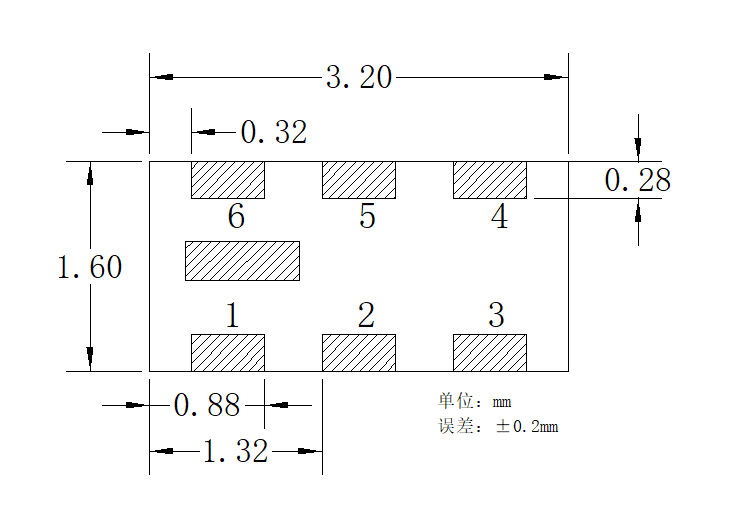

焊盘尺寸图（3.2×1.6mm）

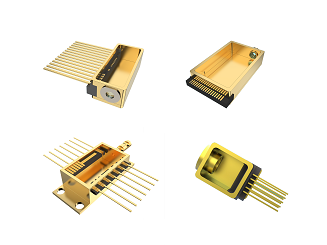

宽带定向耦合器系列，频率覆盖 100 MHz ~ 6000 MHz，提供多种耦合度选择。产品适用于功率监测、信号采样、射频测试及通信系统中的定向功率检测等应用场景。
| 类型 | 频率范围 | 耦合度 | 封装 | 特点 |
|---|---|---|---|---|
| 宽带定向耦合器 | 100 ~ 1000 MHz | 10 dB | PCB/LTCC | 高方向性 ≥20dB，主路插损 ≤0.5dB |
| 宽带定向耦合器 | 100 ~ 3000 MHz | 3 dB | PCB/LTCC | 等功率分配，幅度平衡 ±0.5dB |
| 宽带定向耦合器 | 500 ~ 3000 MHz | 6 dB | PCB/LTCC | 低插损，宽带宽，高隔离度 |
| 宽带定向耦合器 | 800 ~ 4000 MHz | 10 dB | LTCC SMD | 小型化，适合集成射频前端 |
| 宽带定向耦合器 | 1000 ~ 6000 MHz | 20 dB | LTCC SMD | 高方向性，适合功率监测 |
| 定制耦合器 | 按需定制 | 按需定制 | 多种封装 | 按客户需求设计频率、耦合度与指标 |
* 耦合器产品可根据客户系统需求提供定制化设计（频率/耦合度/封装），欢迎提供技术规格进行评估。完整产品手册请联系我们获取。
LTCC 混合电桥系列产品，适用于相移控制、功率合成、I/Q调制等应用场合。如需完整选型手册请联系我们。
| 类型 | 频率范围 | 封装 | 特点 |
|---|---|---|---|
| 90° 正交混合电桥 | 800 ~ 4000 MHz | LTCC SMD | 相位差 90°±5°，幅度一致性 ±0.5 dB |
| 180° 混合电桥 | 800 ~ 3500 MHz | LTCC SMD | 宽带宽，高隔离度，低插损 |
| 定制电桥 | 按需定制 | 多种封装 | 按客户需求设计频率/指标 |
* 电桥产品可根据客户需求提供定制化设计，欢迎提供技术规格进行评估。
典型封装尺寸参考（4.5×3.2mm）
我们将质量视为企业生命线，从原材料采购到产品出厂，全流程严格把控
建立完善的质量管理体系，从原材料进货、生产过程到成品出厂，每个环节均有严格的检验标准和操作规范，确保产品质量的稳定可靠。
所有产品在出厂前均经过100%测试，使用专业射频测试仪器对关键性能参数进行逐一验证，彻底杜绝不合格品流入市场，保障客户利益。
建立完善的产品质量追溯体系，每件产品均有完整的生产记录和测试数据档案，可随时查询和追溯，为客户提供有力的质量保障。
产品质保期内，出现任何质量问题，我们承诺免费维修或更换。同时提供完善的技术支持，帮助客户解决使用过程中的技术难题。

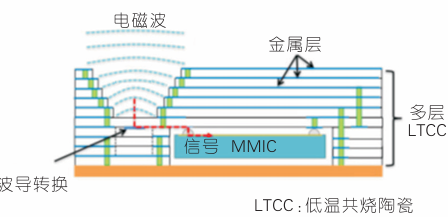

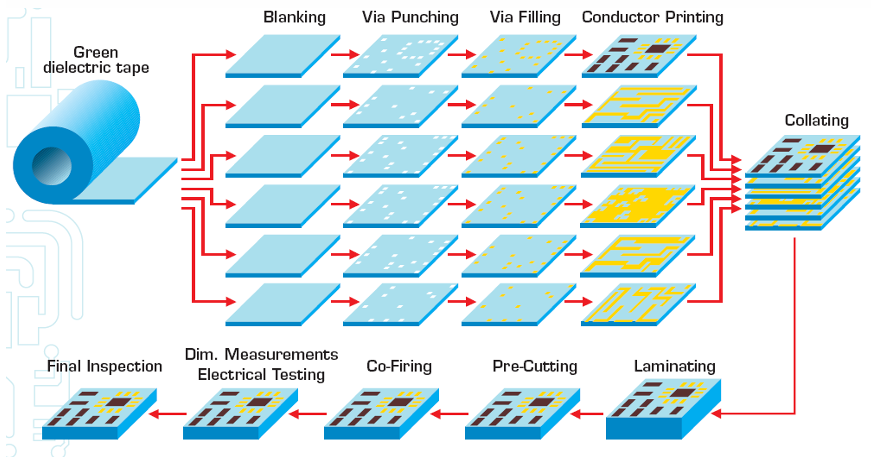

采用 LTCC（低温共烧陶瓷）先进制造技术，工艺覆盖 Blanking → Via Punching → Conductor Printing → Co-Firing → Final Inspection 全流程，确保产品的一致性与可靠性。
针对客户的特殊需求，提供定制化产品设计与开发服务。专业工程师团队与客户深度沟通，提供最优的技术方案，快速响应，缩短交货周期。
产品广泛应用于多个高端技术领域，为各行业提供可靠的微波解决方案
基站滤波、信号处理，支持5G/4G多频段通信系统
机载通信、导航系统，满足航空级高可靠性要求
频谱分析仪、矢量网络分析仪等测试设备配套
雷达前端信号处理，支持多种频段雷达应用
如果您对我们的产品感兴趣，或有定制需求，欢迎随时与我们联系。我们将在最短时间内回复您。
